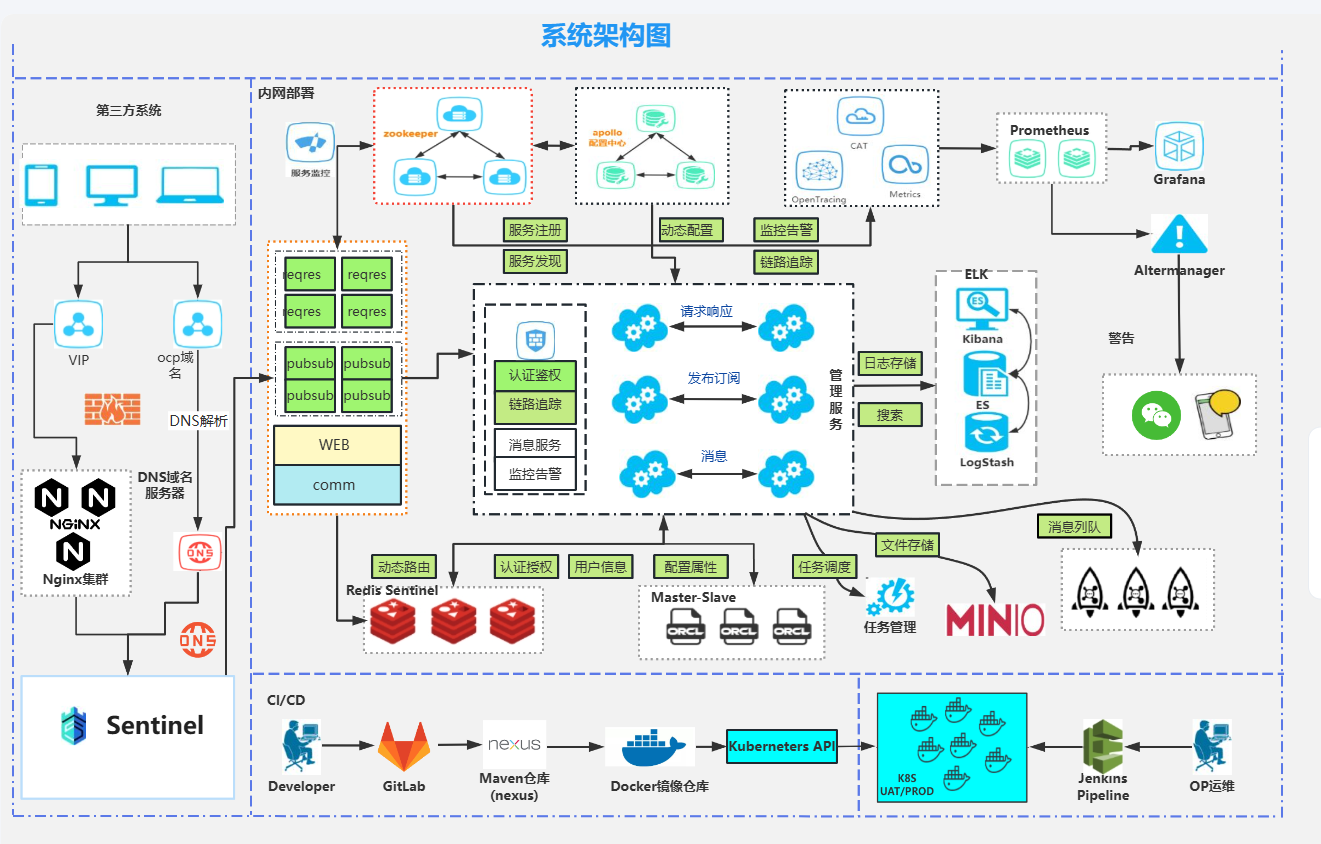

集群架构

开发维度

顶部左侧展示代码从开发到生产的自动化流转：

• 开发人员提交代码后，经 “预发布环境” 测试验证，再通过 “发布网（代理解析）” 和自动化工具（如 Jenkins），将版本发布到 “生产网集群”。
• 核心价值：通过标准化、自动化的发布流程，减少人为错误，提升迭代效率（支持快速上线 / 回滚）。

用户角度

• 用户访问站点域名–>DNS解析->Ip(CDN缓存）
• 用户请求CDN缓存
  • 缓存存在，直接给用户。
  • 缓存不存在，继续处理
• 请求经过防火墙
• 负载均衡（把请求转发给后端节点）
• 网站服务器（WEB服务器)进行处理
  • 查询/登录连接缓存查询，缓存没有再去数据库查询
  • 注册连接数据库写入用户信息
  • 用户上传图片/视频，
    • 图片视频的文件名写入数据库
    • 图片视频文件本身上传存储服务器

运维维度

• 运维人员（通过 Linux 终端等）经 “DNS 解析→防火墙（VPN 端口）→VPN / 堡垒机”，安全接入内部系统（堡垒机还能审计操作，保障运维合规）；
• 依托 “自动化运维平台（含 CMDB 等工具）”，实现：
  • 批量管理：同时操作多台服务器（如批量部署、配置修改）；
  • 大数据分析：对业务数据、访问日志等进行统计，辅助决策；
  • 安全管控：监测漏洞、权限管理，保障系统安全；
  • SOA 组件：支持服务化架构，让模块间松耦合、易扩展；
  • 监控 / 日志 / 备份：实时监控系统状态、收集日志排查问题、定期备份关键数据。

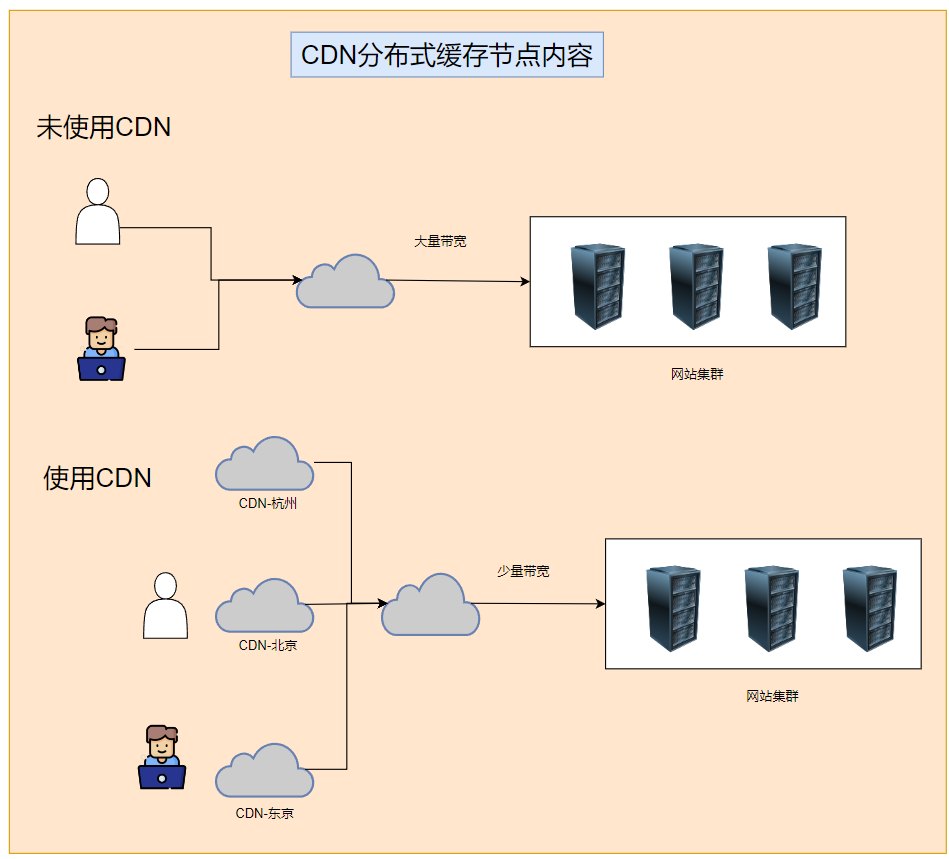

CDN

• CDN内容分布网络
• 环境网站集群的压力
• CDN分布式缓存
• 用户访问的时候会就近访问附件的节点（缓存），加速效果
• CDN好处
  • 缓存网站集群的带宽压力
  • 智能调度系统，可以让用户就近访问，用户根据速度提高了
  • 能防御一些攻击

网站由来

• 想法/需求—–>开发程序app/网站

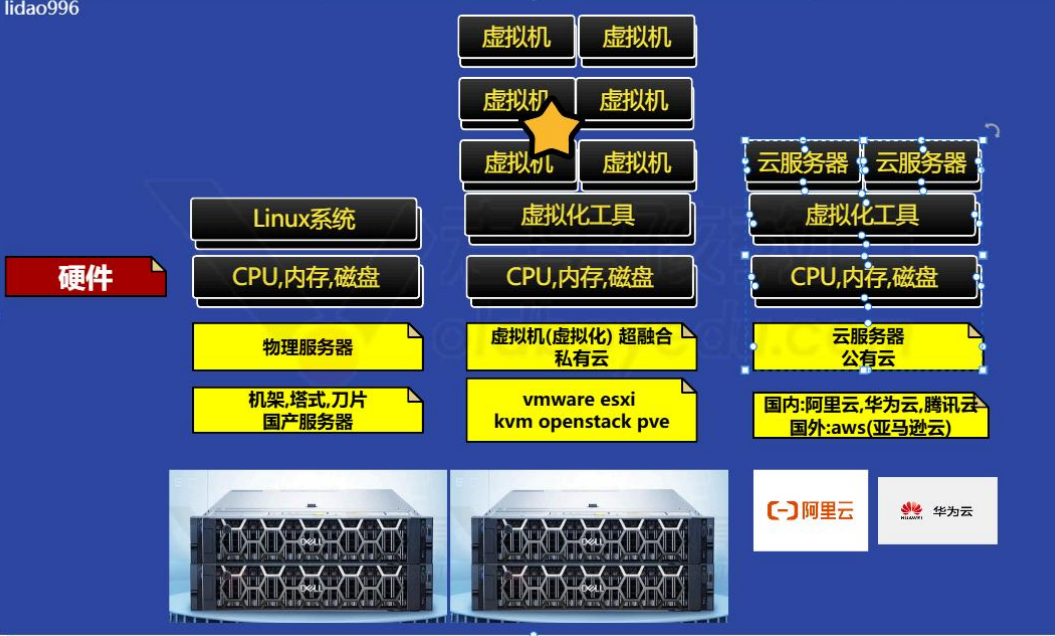

• 网站/app运行环境—>运行在服务器（系统为Linux）

集群

• 网站集群：多台服务器

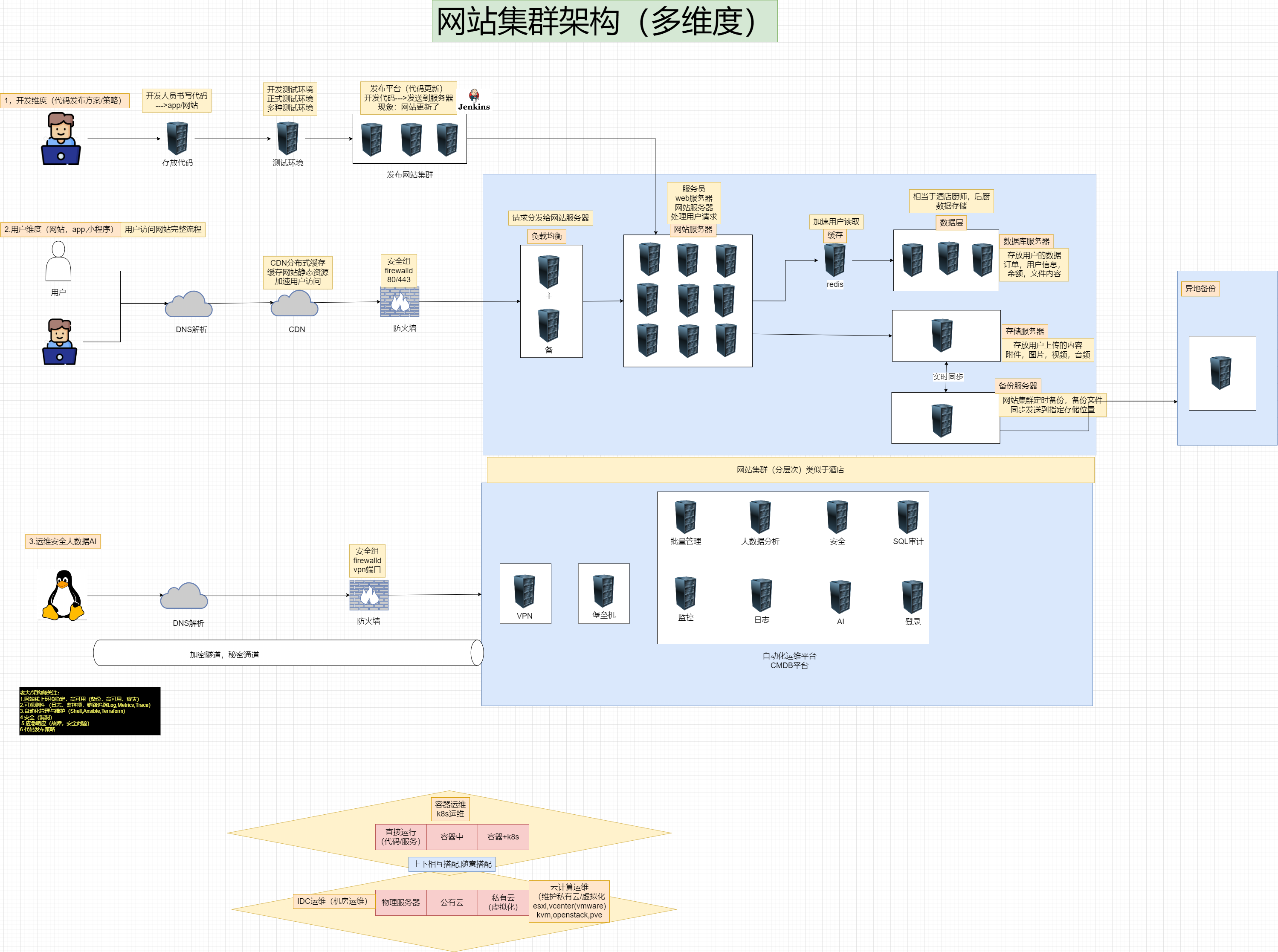

网站集群架构服务

开发维度

用户维度

运维维度

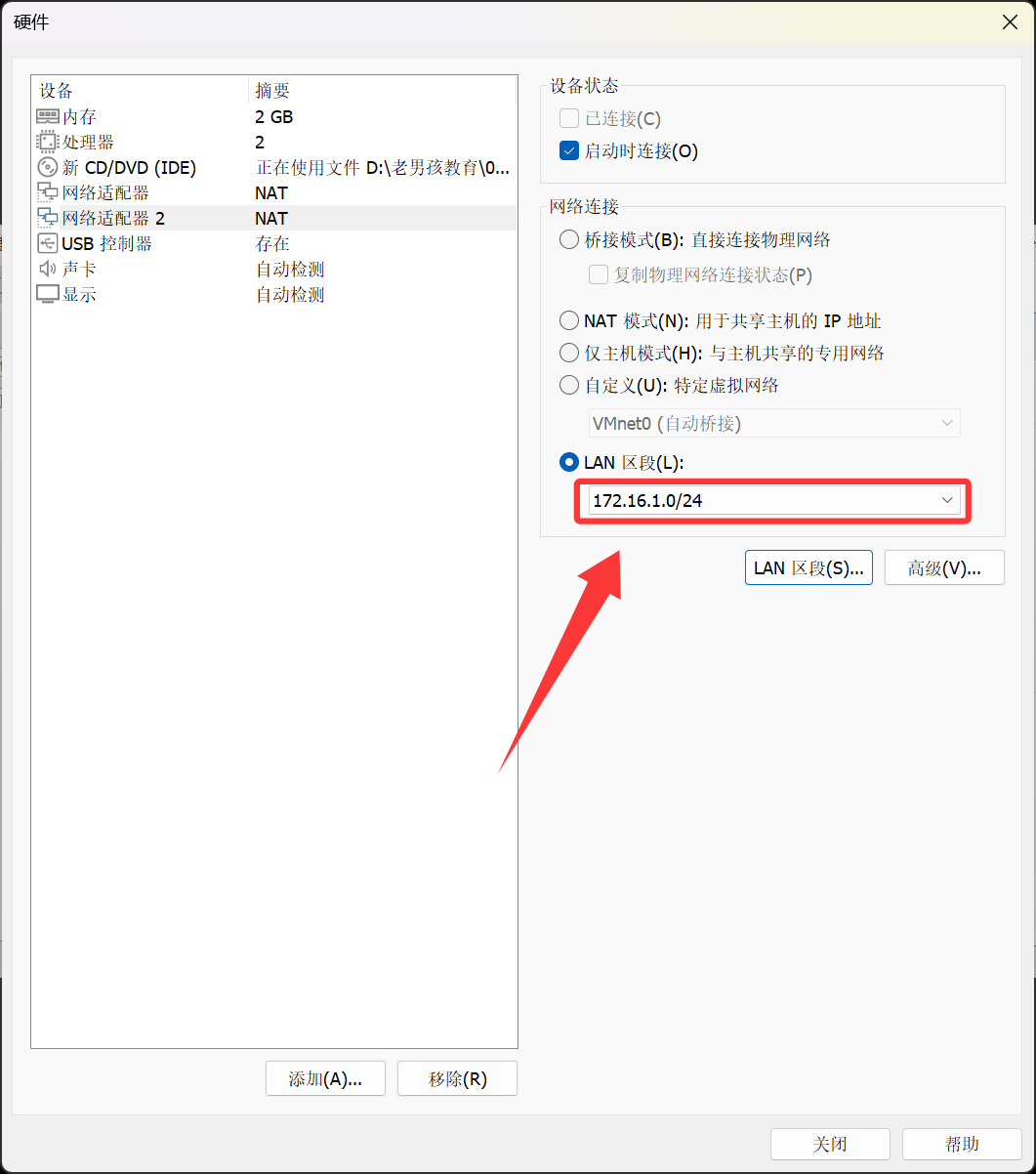

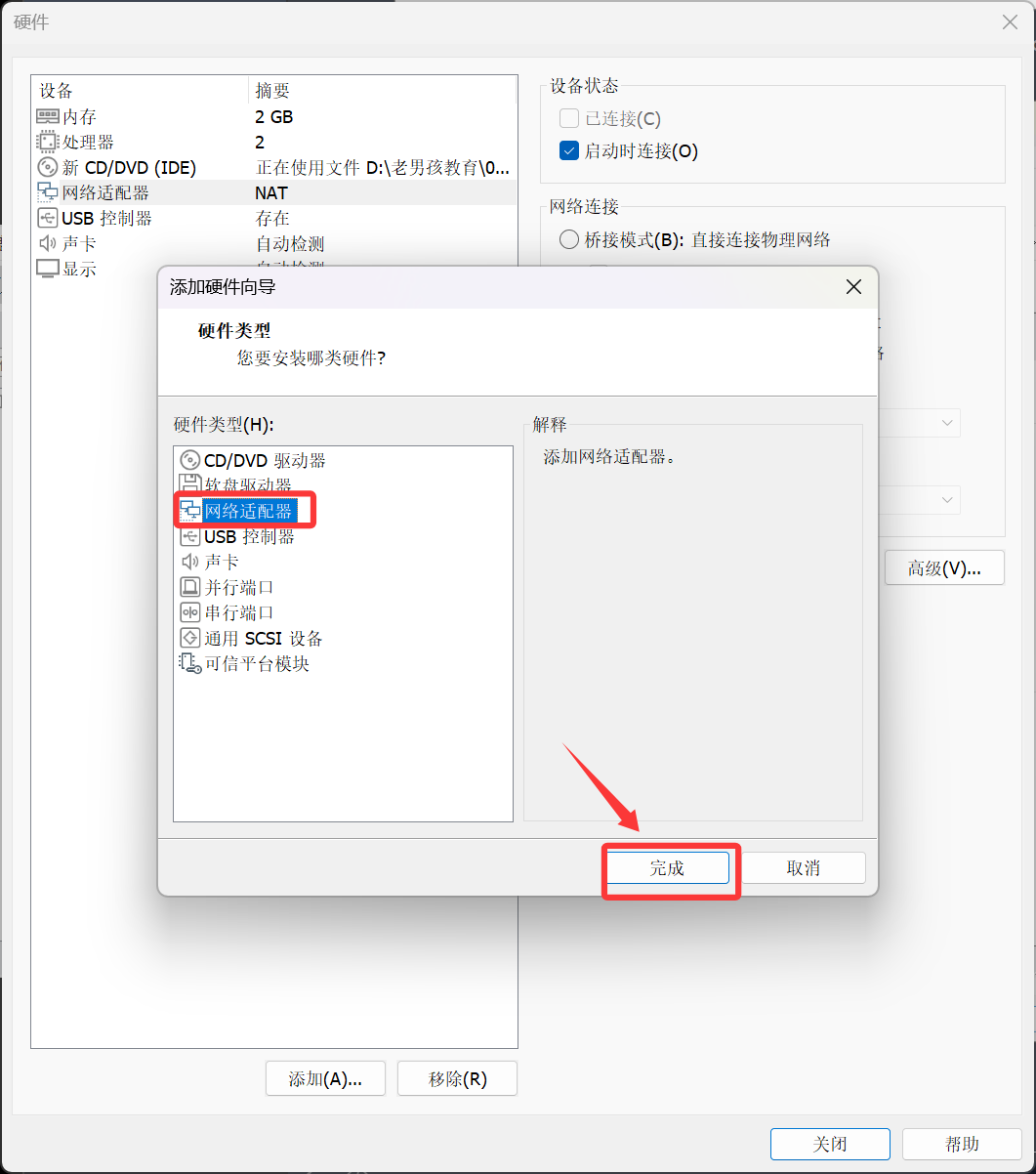

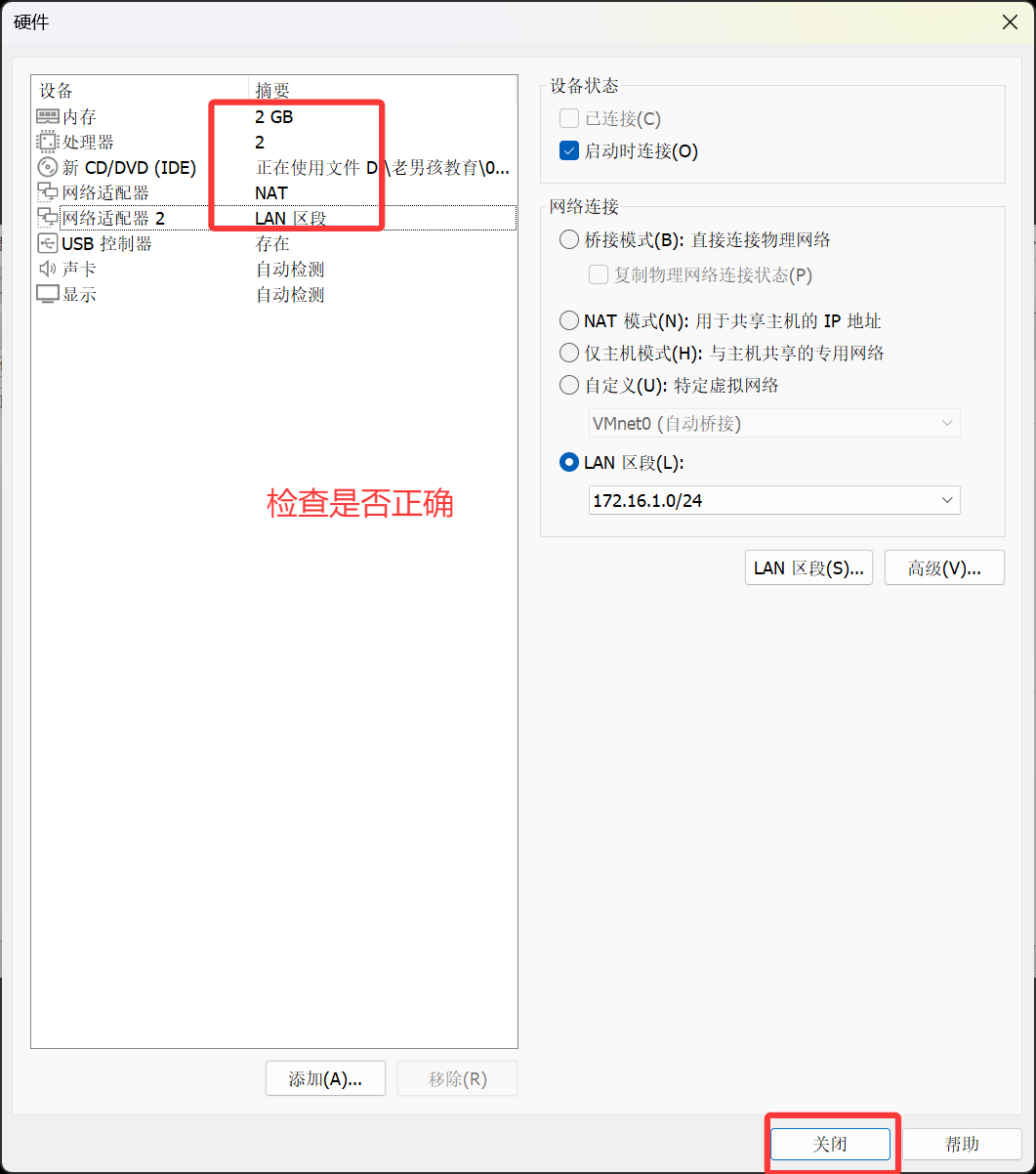

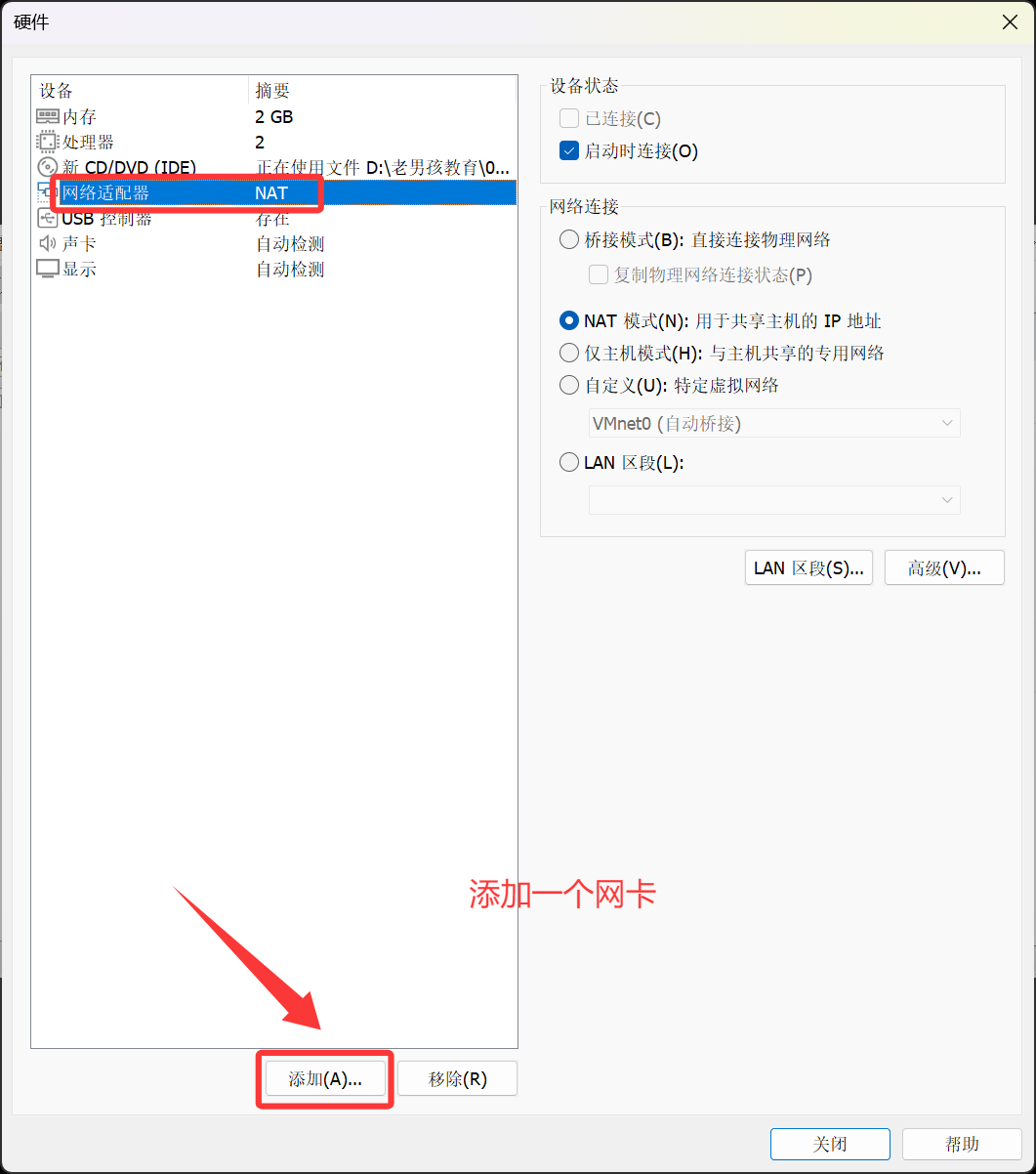

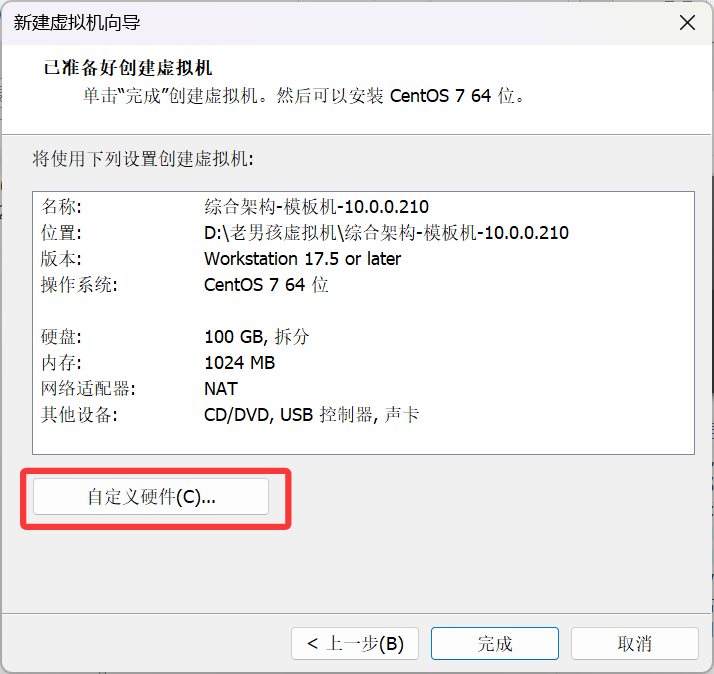

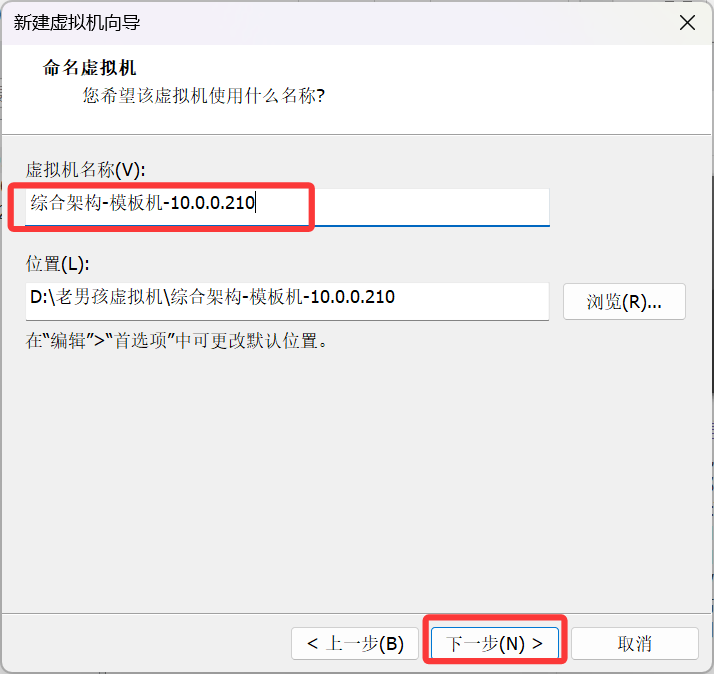

综合架构模板机环境准备

kylin/rocky

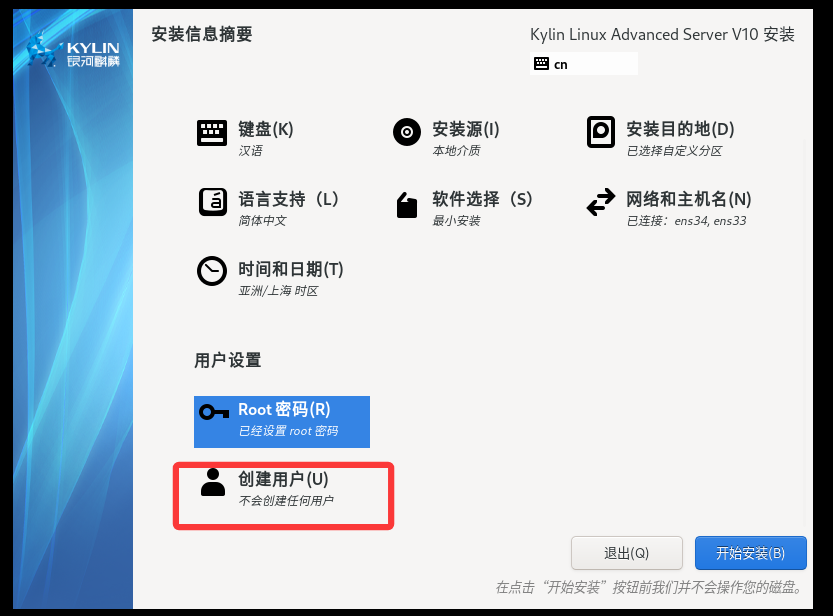

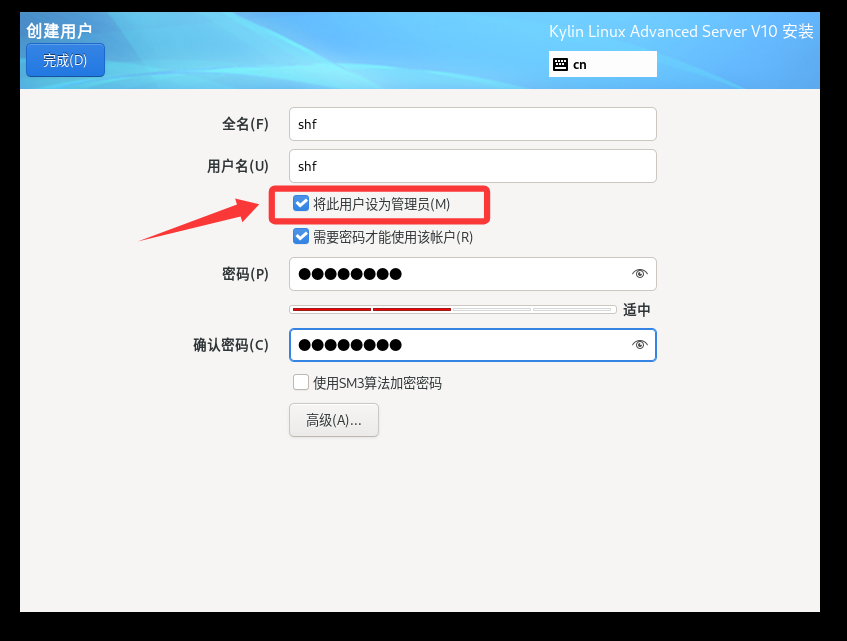

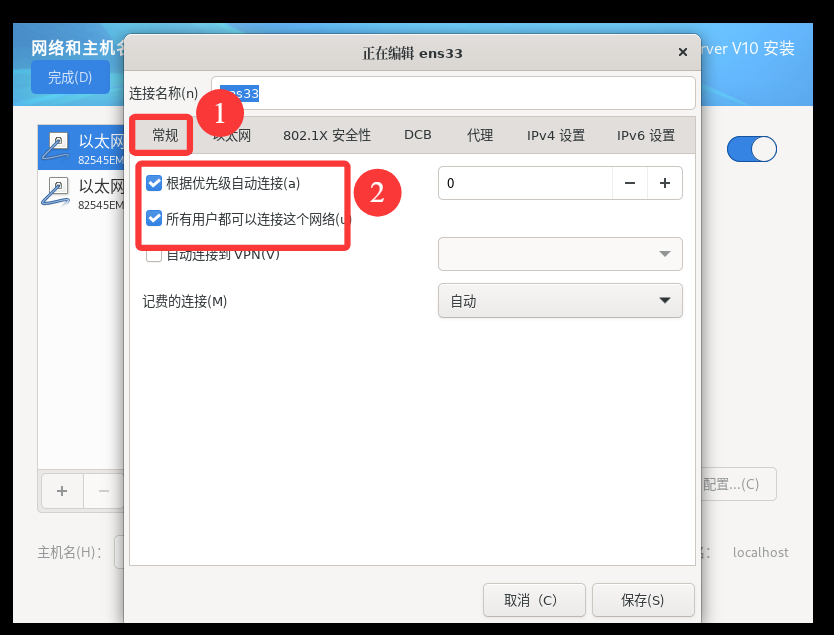

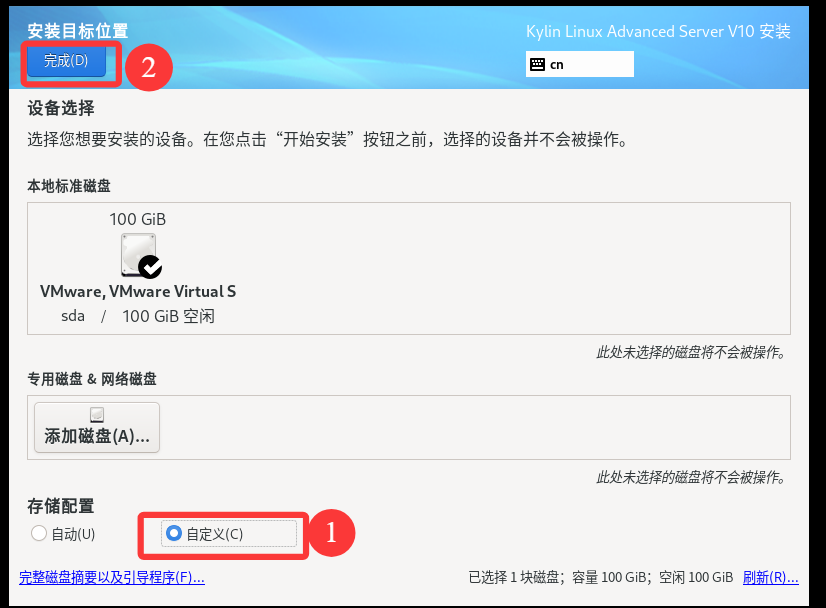

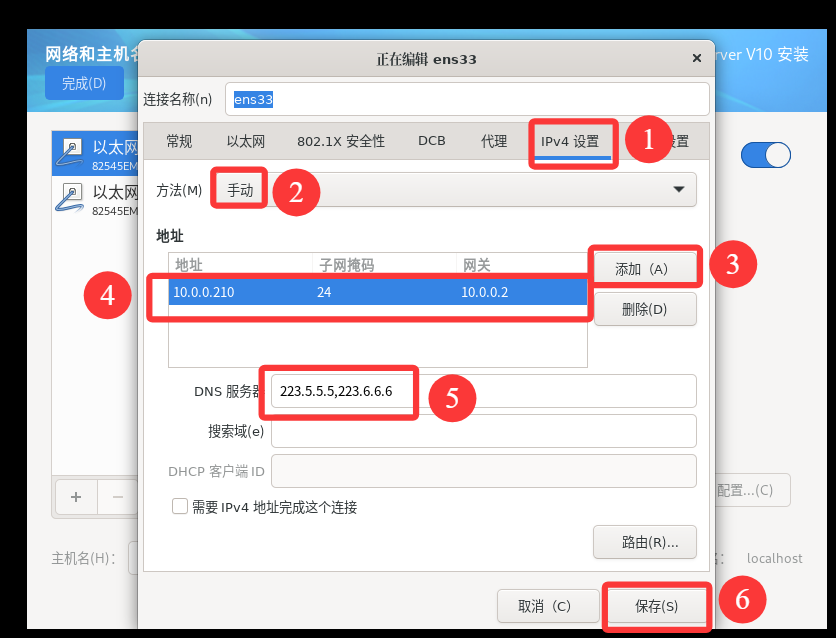

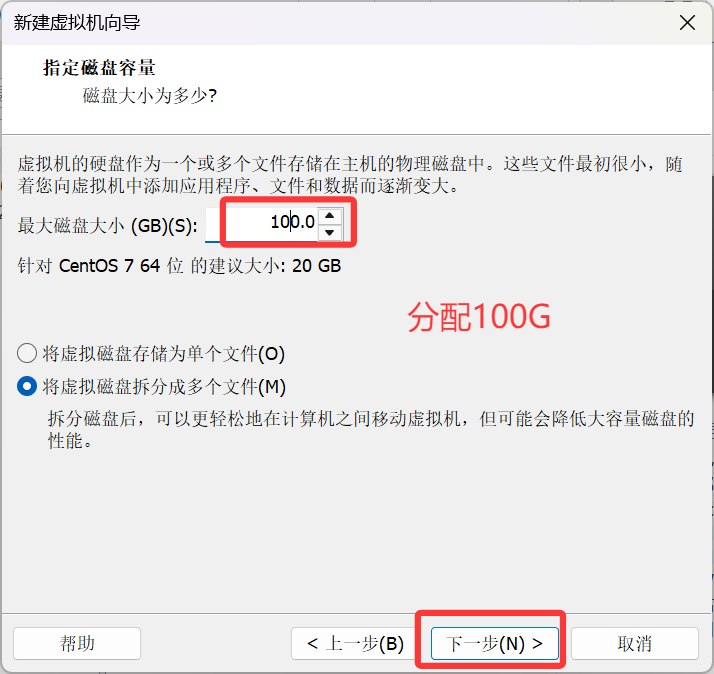

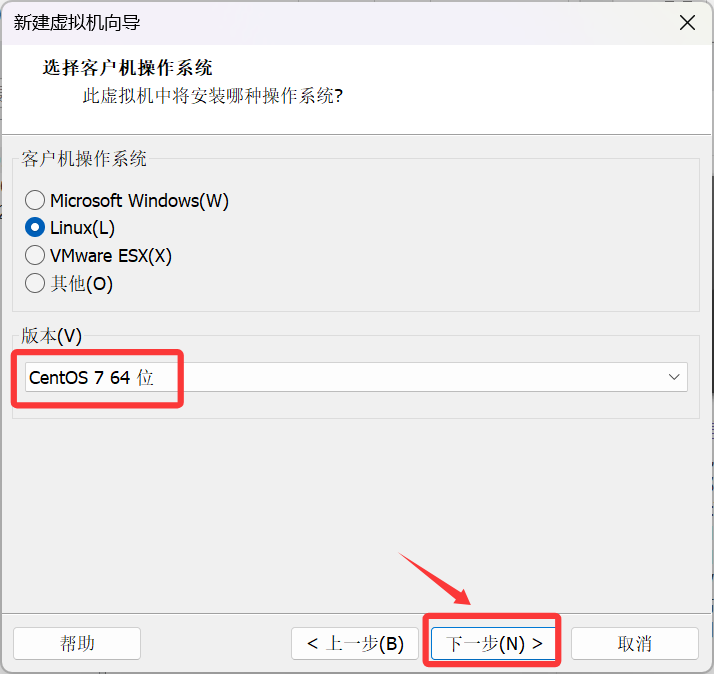

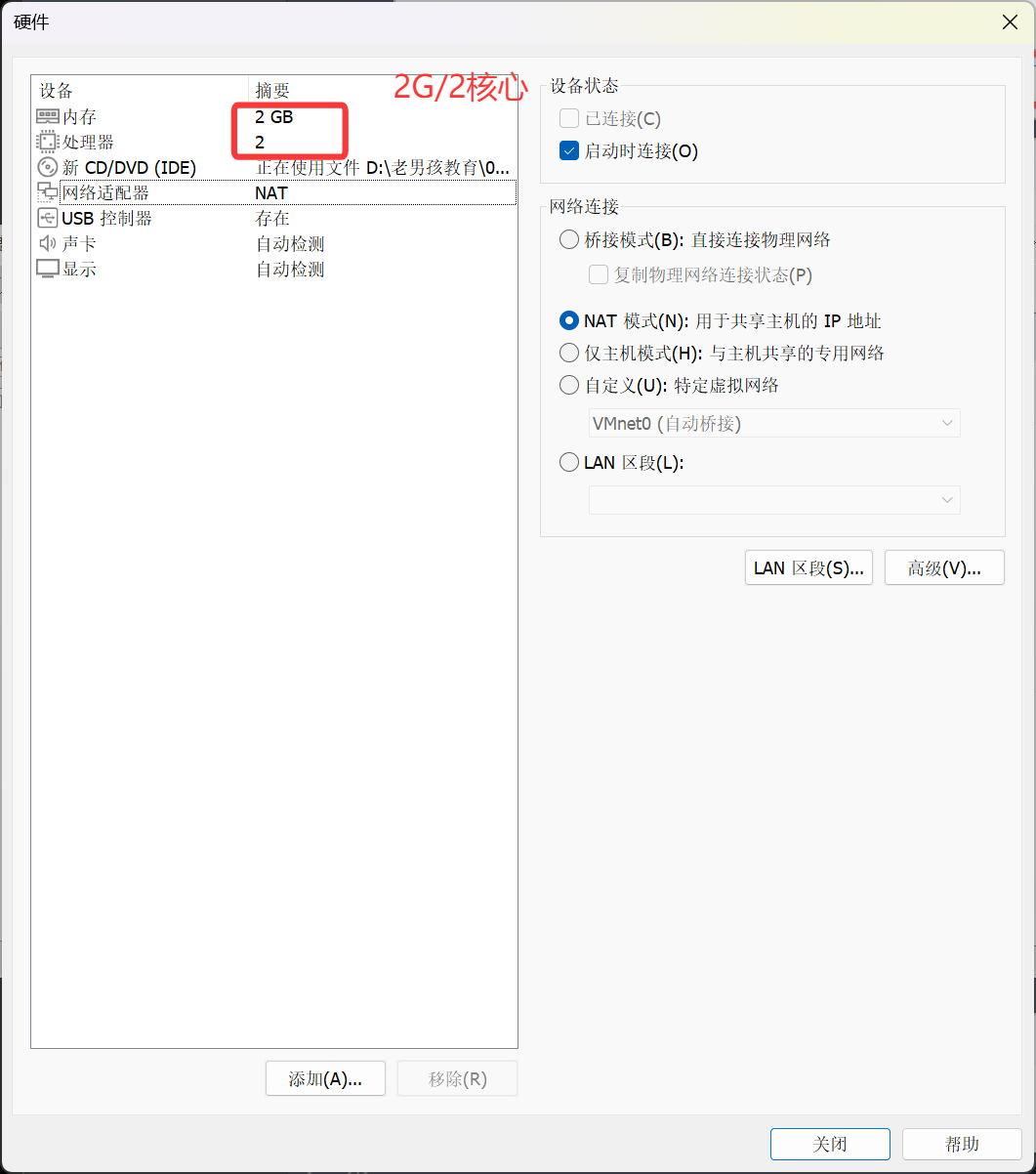

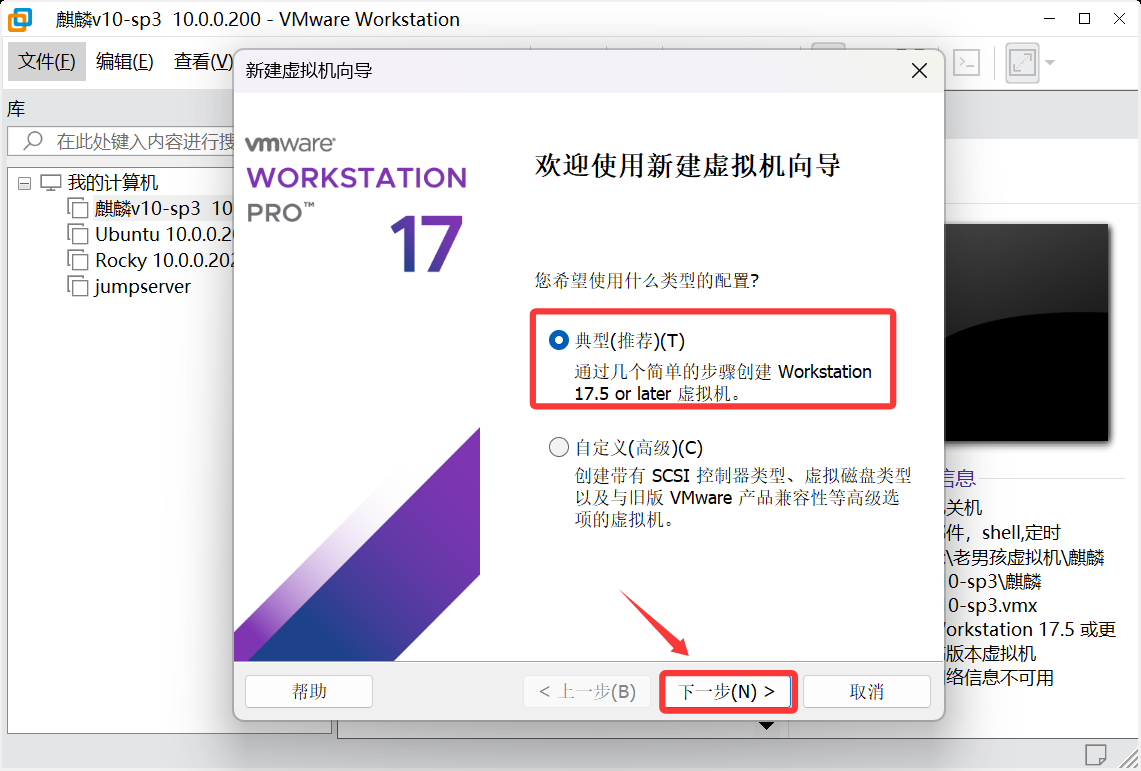

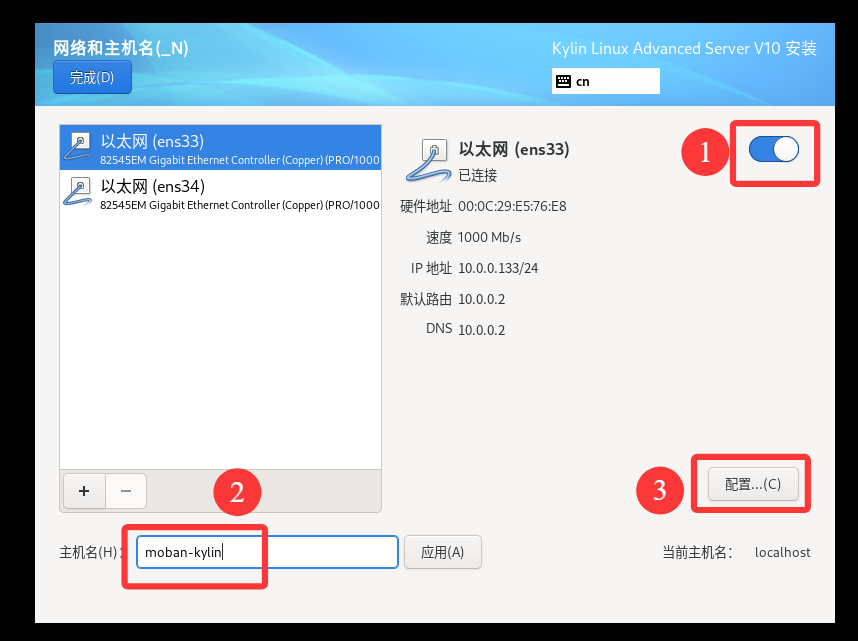

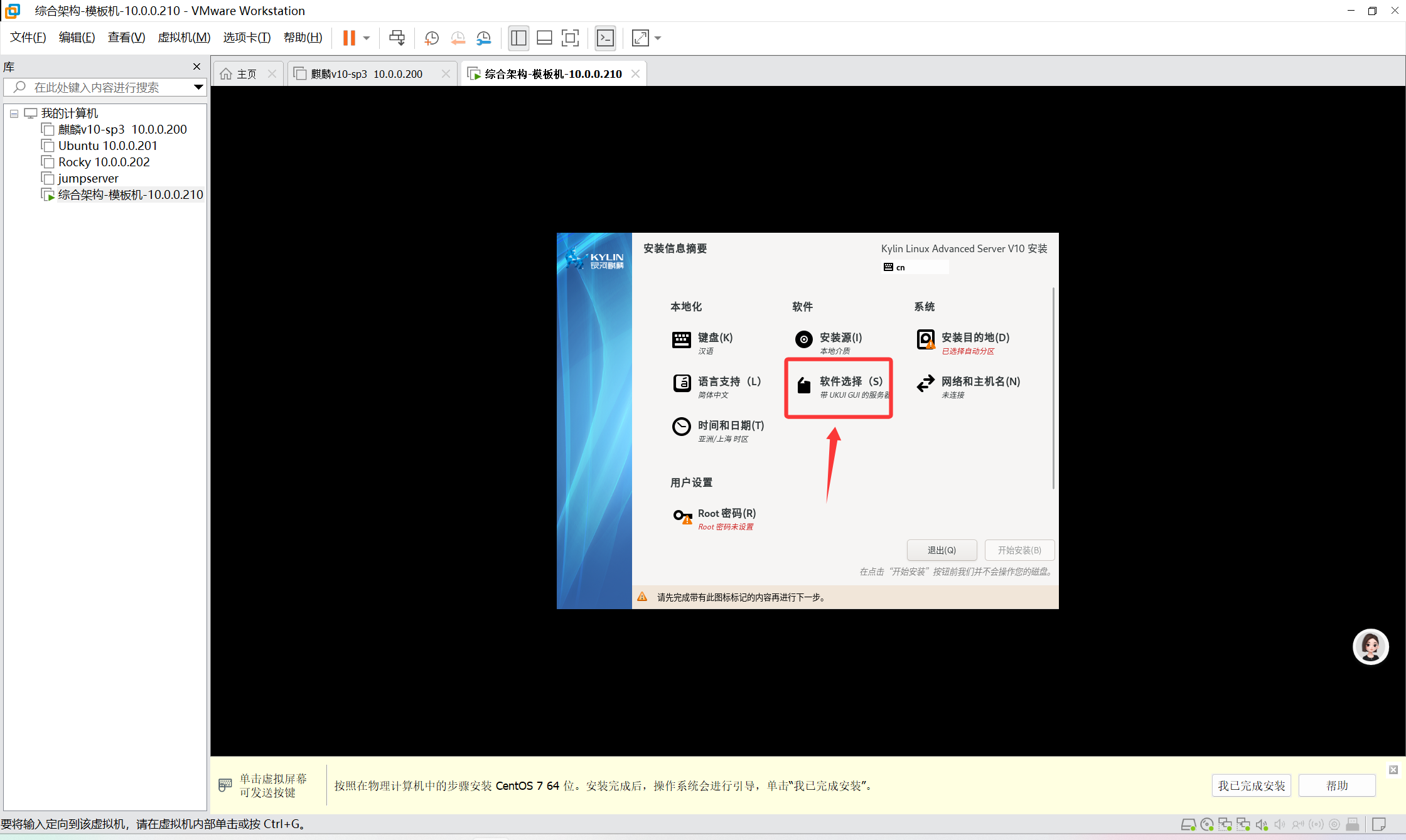

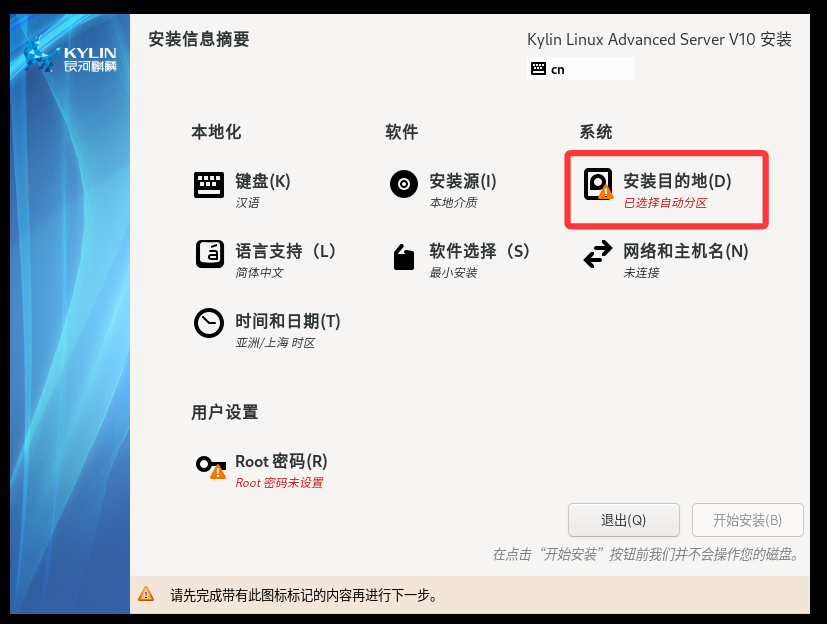

开启虚拟机，进入以下界面

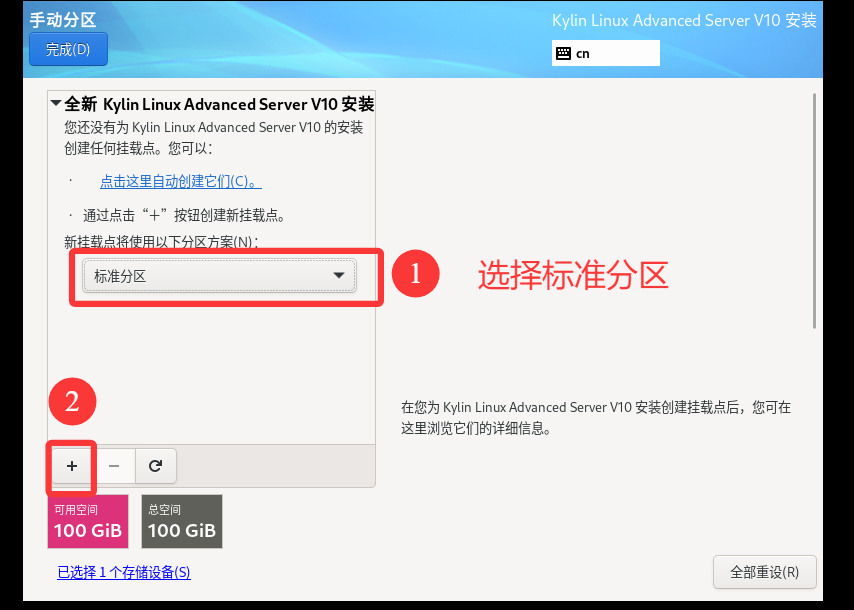

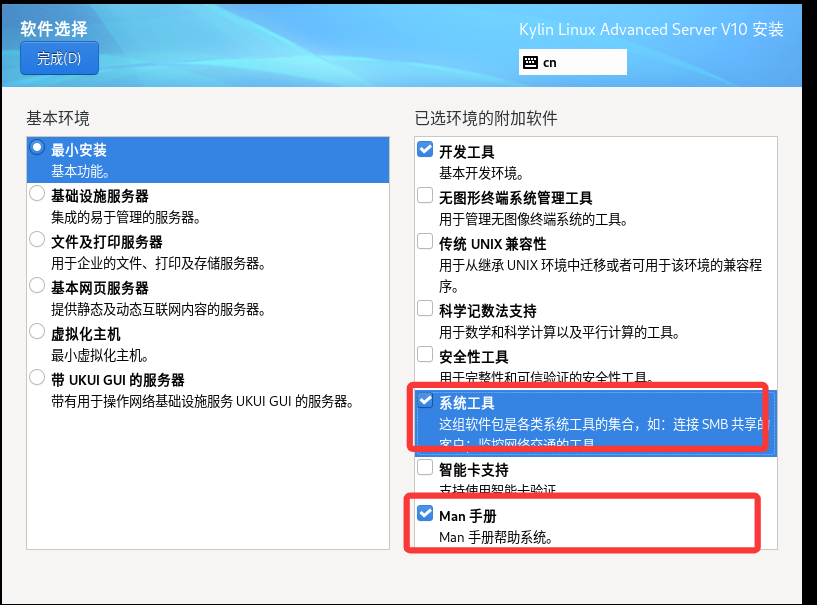

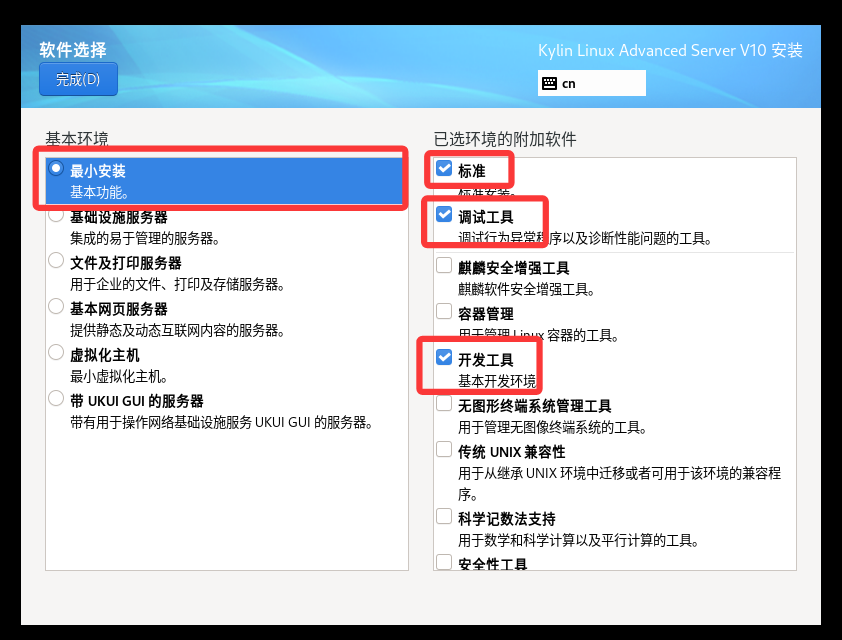

选最小安装，标准，调试工具，开发工具，系统工具，Man手册（省下安装很多软件）

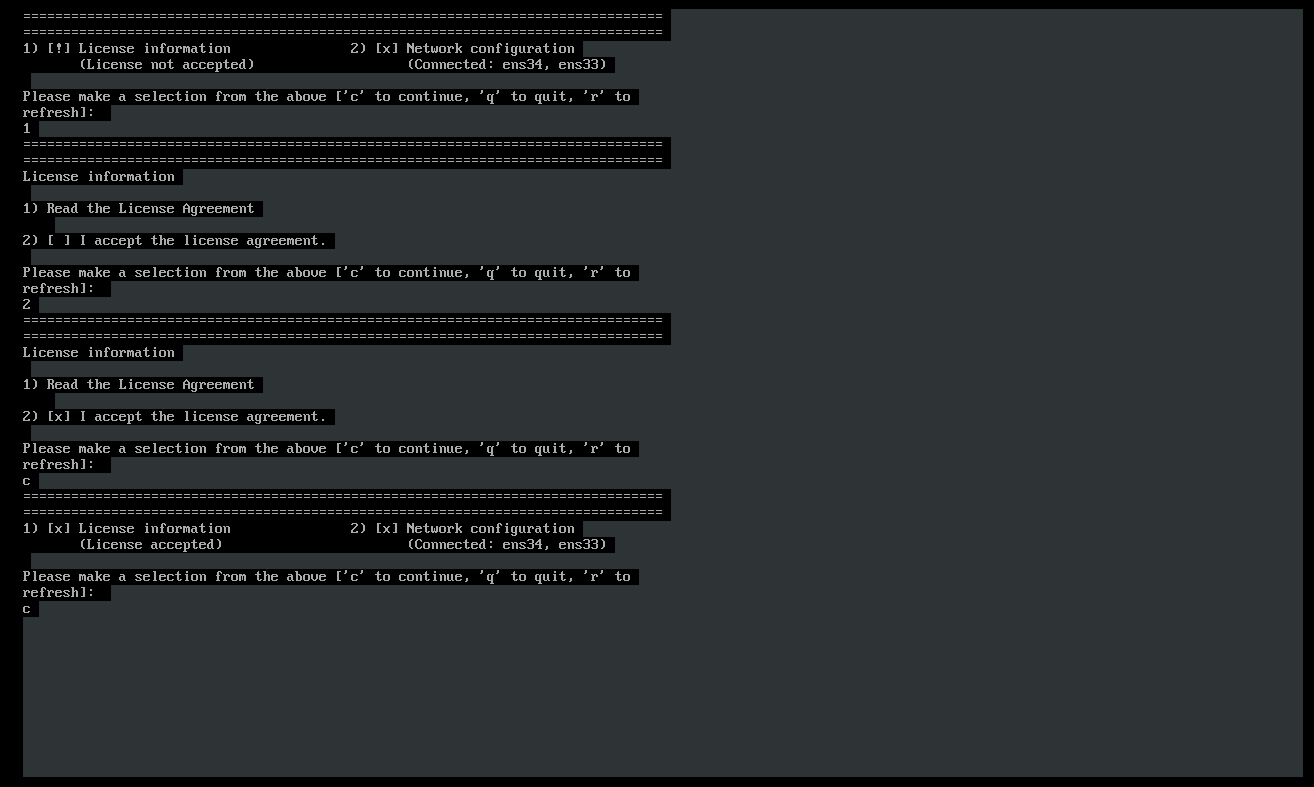

1，2，c,c

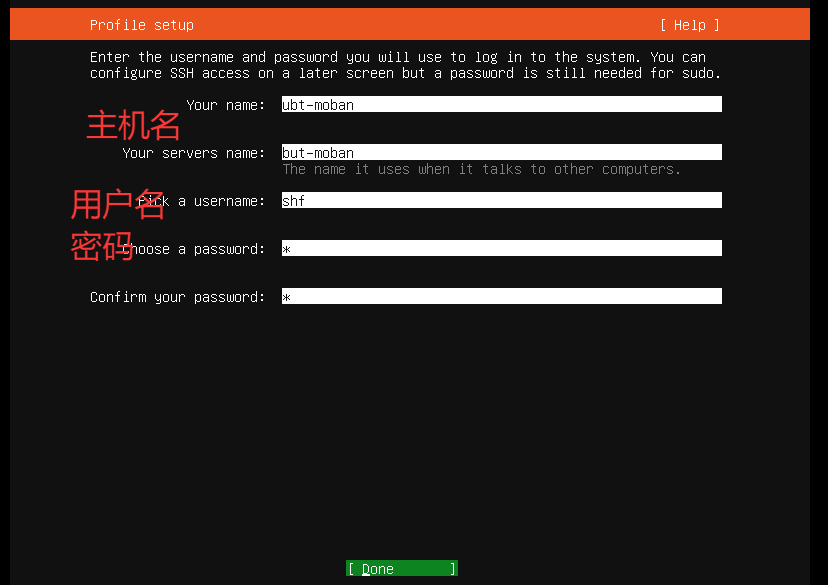

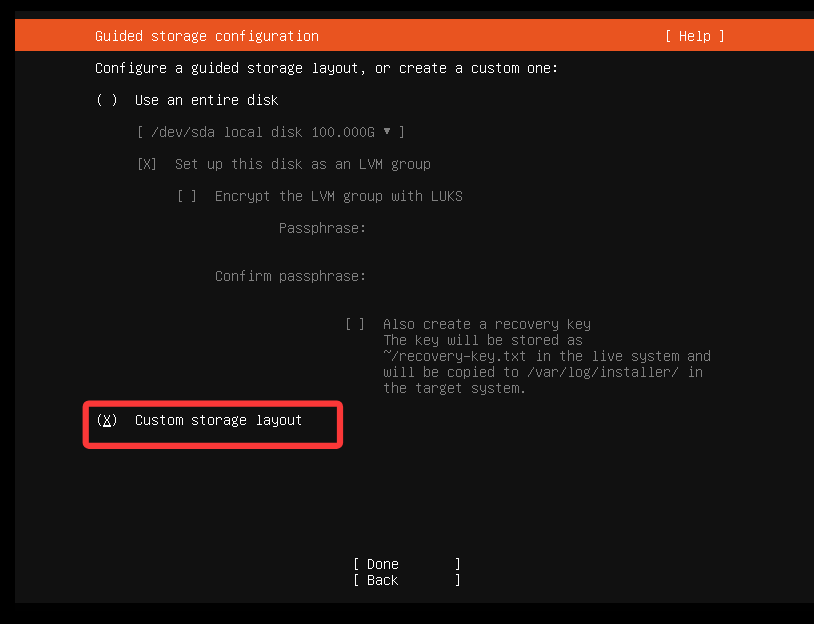

ubt

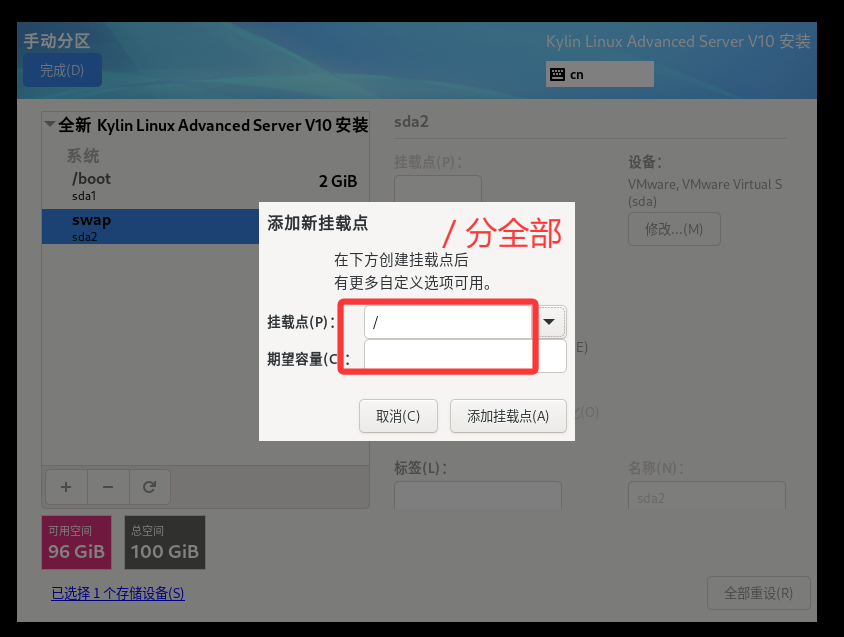

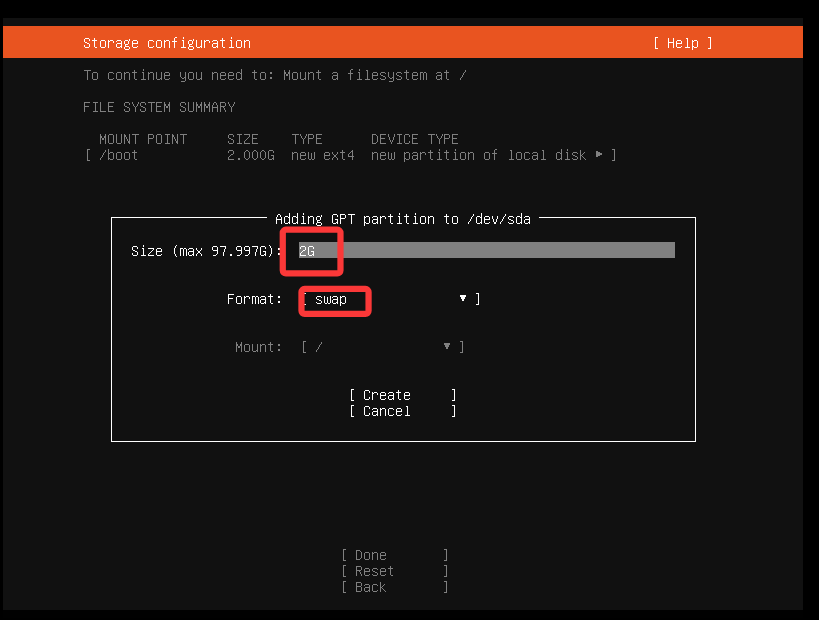

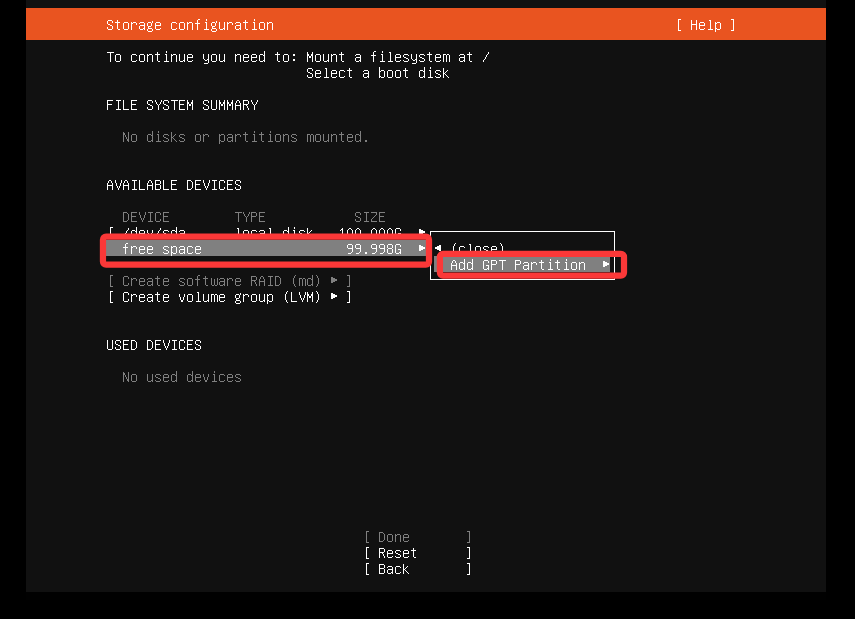

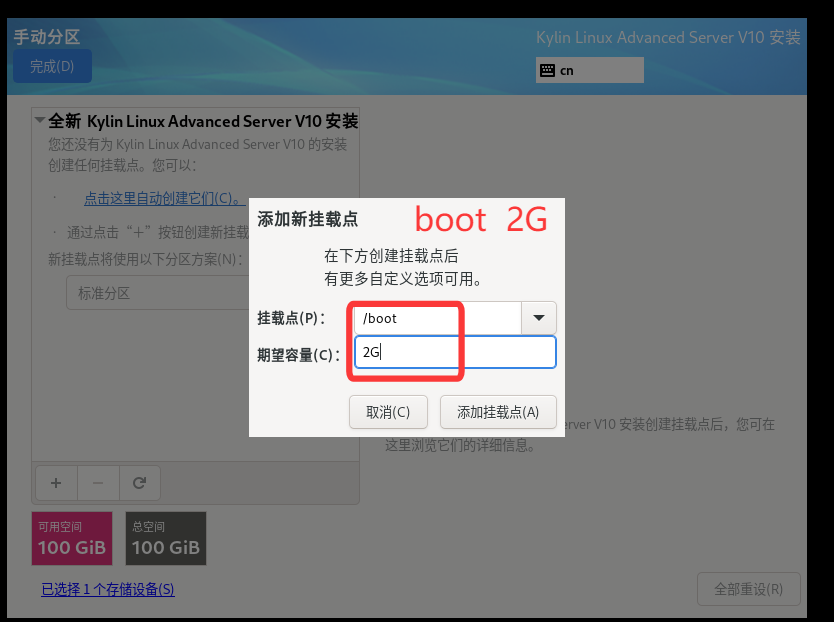

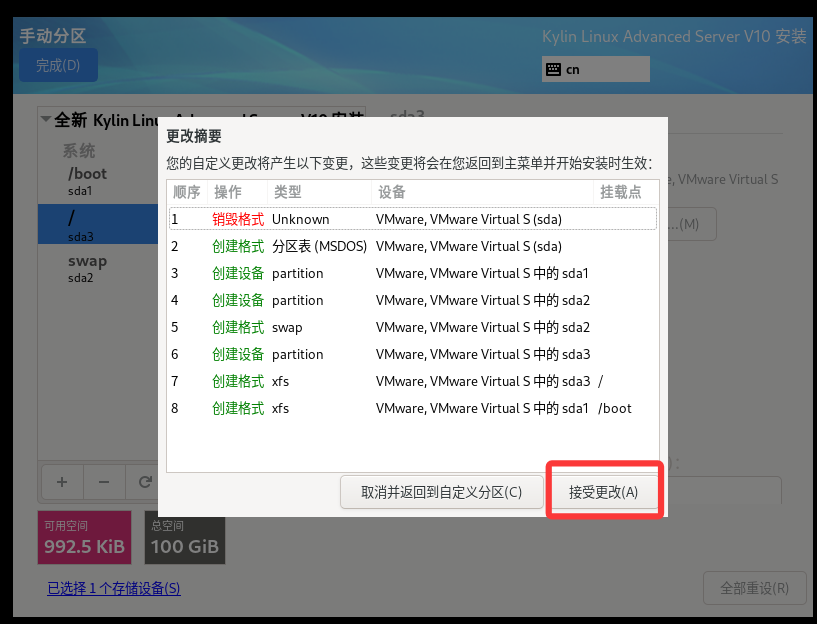

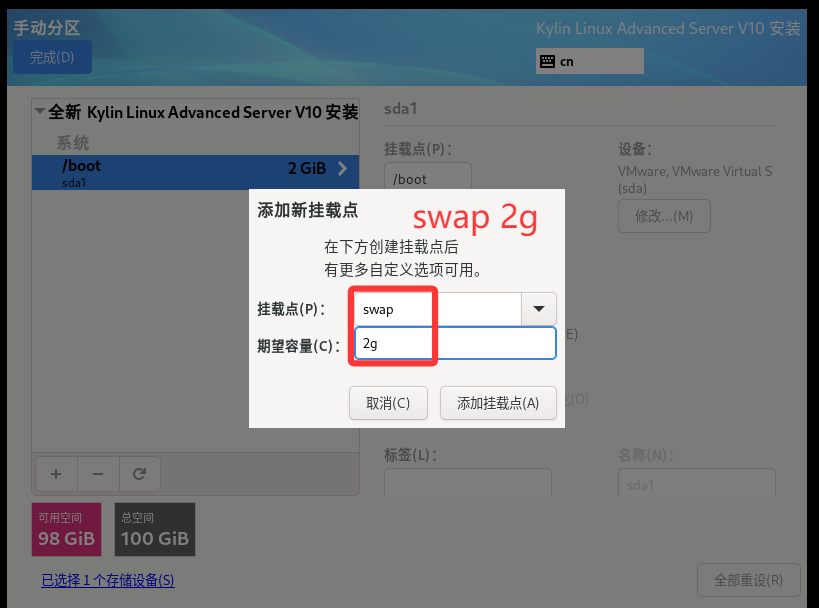

boot 2G swap 2G

模板机优化-kylin

1.关闭防火墙，selinux

 systemctl stop firewalld
 systemctl disable  firewalld

rocky系统，关闭selinux

 setenforce  0
 sed -i 's#SELINUX=enforcing#SELINUX=disabled#g'  /etc/selinux/config
 #selinux检查
 [root@oldboy-muban ~]# grep disabled /etc/selinux/config
 #     disabled - No SELinux policy is loaded.
 SELINUX=disabled
 [root@oldboy-muban ~]# getenforce
 Permissive  #或是是disabled都是关闭

ubt

 sudo su - root
 passwd root
 1
 ​
 ​
 ​
 systemctl disable ufw
 systemctl stop ufw

2.yum源与安装常用工具

kylin系统

 #增加epel源
 curl -o /etc/yum.repos.d/epel.repo https://mirrors.aliyun.com/repo/epel-7.repo
 #安装麒麟常用软件
 yum install -y vim tree wget bash-completion lrzsz net-tools sysstat iotop iftop htop unzip nc nmap telnet bc psmisc httpd-tools bind-utils nethogs expect ntpdate
 ​

centos系统

 #配置base源
 curl -o /etc/yum.repos.d/CentOS-Base.repo https://mirrors.aliyun.com/repo/Centos-7.repo
 #增加epel源
 curl -o /etc/yum.repos.d/epel.repo https://mirrors.aliyun.com/repo/epel-7.repo
 #安装常用工具
 yum install -y vim tree wget bash-completion bash-completion-extras lrzsz net-tools sysstat iotop iftop htop unzip nc nmap telnet bc psmisc httpd-tools bind-utils nethogs expect ntpdate
 yum install -y sl cowsay

ubuntu系统

 #方法1
 sed -i_bak "s/cn.archive.ubuntu.com/mirrors.aliyun.com/g" /etc/apt/sources.list
 sed -i 's/security.ubuntu.com/mirrors.aliyun.com/g' /etc/apt/sources.list
 #更新索引
 apt update
 ​
 #方法2
 cp  /etc/apt/sources.list{,.bak}
 cat  >/etc/apt/sources.list<<EOF
 ​
 deb https://mirrors.aliyun.com/ubuntu/ jammy main restricted universe multiverse
 deb-src https://mirrors.aliyun.com/ubuntu/ jammy main restricted universe multiverse
 ​
 deb https://mirrors.aliyun.com/ubuntu/ jammy-security main restricted universe multiverse
 deb-src https://mirrors.aliyun.com/ubuntu/ jammy-security main restricted universe multiverse
 ​
 deb https://mirrors.aliyun.com/ubuntu/ jammy-updates main restricted universe multiverse
 deb-src https://mirrors.aliyun.com/ubuntu/ jammy-updates main restricted universe multiverse
 ​
 # deb https://mirrors.aliyun.com/ubuntu/ jammy-proposed main restricted universe multiverse
 # deb-src https://mirrors.aliyun.com/ubuntu/ jammy-proposed main restricted universe multiverse
 ​
 deb https://mirrors.aliyun.com/ubuntu/ jammy-backports main restricted universe multiverse
 deb-src https://mirrors.aliyun.com/ubuntu/ jammy-backports main restricted universe multiverse
 EOF
 #更新索引
 apt update
 ​
 ​
 #安装常用软件
 apt install -y tree vim   telnet  lrzsz   nmap  ncat  ntpdate network-manager

rokcy

 #安装 EPEL 源（额外开源软件）
 yum install -y epel-release
 ​
 # 更新系统（安全补丁和bug修复）
 yum update -y
 ​
 # 编辑 dnf 配置
 vim /etc/dnf/dnf.conf
 # 添加以下行：
 fastestmirror=True  # 选择最快镜像
 max_parallel_downloads=10  # 并行下载数
 keepcache=True  # 保留下载的rpm包（下次安装无需重新下载）
 ​
 # 清理无用缓存
 dnf clean all

3,ssh远程连接加速

关闭ssh远程连接反向解析功能，加速ssh远程连接

 #修改ssh服务端配置文件
 #1.注释掉已有的配置
 sed -i '/^GSSAPIAuthentication/s@^@#@g' /etc/ssh/sshd_config
 #2.关闭对应功能
 cat >>/etc/ssh/sshd_config<<EOF
 UseDNS no
 GSSAPIAuthentication no
 #关闭dns反向解析  ip-->域名
 EOF
 #3.重启sshd
 systemctl restart sshd
 #4.检查
 egrep '^(GSSAPIAuthentication|UseDNS)' /etc/ssh/sshd_config
 ​
 #结果有2个no即可.

ubt

vim  /etc/ssh/sshd_config

找到#PermitRootLogin 去掉注释,
修改为
PermitRootLogin yes

systemctl restart sshd

4.时间同步

#kylin
cat >/var/spool/cron/root<<EOF
#1. sync time by lidao996 at 20230101
*/3 * * * * /sbin/ntpdate ntp.aliyun.com  >/dev/null  2>&1
EOF

#rocky
systemctl enable --now chronyd
echo 'server ntp.aliyun.com iburst' >>/etc/chrony.conf
systemctl restart chronyd

#ubuntu
cat >/var/spool/cron/crontabs/root<<EOF
#1. sync time by lidao996 at 20230101
*/3 * * * * /sbin/ntpdate ntp.aliyun.com  >/dev/null  2>&1
EOF




#设置时区
timedatectl set-timezone Asia/Shanghai


# 验证时间同步
chronyc sources

5.配置脚本添加命令解释器

vim /etc/vimrc  #kylin|rocky

vim /etc//vim/vimrc #ubuntu
--------------------------------
autocmd BufNewFile *.py,*.cc,*.sh,*.java,*.bash,Dockerfile,docker-compose.yml exec ":call SetTitle()"

func SetTitle()
    if expand("%:e") =~ 'sh\|bash'
        call setline(1,"#!/bin/bash")
        call setline(2, "##############################################################")
        call setline(3, "# File Name: ".expand("%"))
        call setline(4, "# Version: V1.0")
        call setline(5, "# Author: song")
        call setline(6, "# Organization: ")
        call setline(7, "# Description:")
        call setline(8, "##############################################################")
        call setline(9, "")
    endif
    if expand("%") == 'Dockerfile'
        call setline(1, "#####################Dockerfile###############################")
        call setline(2, "##############################################################")
        call setline(3, "# File Name: ".expand("%"))
        call setline(4, "# Version: V1.0")
        call setline(5, "# Author: song")
        call setline(6, "# Organization: ")
        call setline(7, "# Description:")
        call setline(8, "##############################################################")
        call setline(9, "")
        call setline(10, "FROM")
        call setline(11, "LABEL maintaniner='oldboy  lidao@oldboyedu.com' author=lidao996")
        call setline(12, "CMD []")
    endif
    if expand("%") == 'docker-compose.yml'
        call setline(1, "#####################docker-compose###########################")
        call setline(2, "##############################################################")
        call setline(3, "# File Name: ".expand("%"))
        call setline(4, "# Version: V1.0")
        call setline(5, "# Author: song")
        call setline(6, "# Organization:")
        call setline(7, "# Description:")
        call setline(8, "##############################################################")
        call setline(9, "")
        call setline(10, "version: '3.3'")
        call setline(11, "services:")
        call setline(12, "volumes:")
    endif
endfunc

ubuntu禁用nono

cat >>~/.bashrc<<EOF
#在文件末尾添加以下内容
export EDITOR=vim
export VISUAL=vim
EOF

source ~/.bashrc

ubuntu禁止自动更新

systemctl stop unattended-upgrades
systemctl e unattended-upgrades

6.配置命令行颜色

#kylin|rocky
#编辑/etc/profile,写入到文件末尾
echo "export PS1='[\[\e[34;1m\]\u@\[\e[0m\]\[\e[32;1m\]\H\[\e[0m\]\[\e[31;1m\] \w\[\e[0m\]]\\$ '">> /etc/profile

source /etc/profile

#ubuntu
echo "export PS1='[\[\e[34;1m\]\u@\[\e[0m\]\[\e[32;1m\]\H\[\e[0m\]\[\e[31;1m\] \w\[\e[0m\]]\\$ '">>  ~/.bashrc

source ~/.bashrc

7.修改主机名和ip

mkdir -p /server/scripts/
vim /server/scripts/change.sh
------------------------------------------
#!/bin/bash
##############################################################
# File Name: change.sh
# Version: V1.0
# Author: song
# Organization:
# Description:
##############################################################
# 颜色输出函数
redecho(){
  str=$*
  echo -e "\E[1;31m${str}\E[0m"
}
greenecho(){
  str=$*
  echo -e "\E[1;32m${str}\E[0m"
}
yellowecho(){
  str=$*
  echo -e "\E[1;33m${str}\E[0m"
}
blueecho(){
  str=$*
  echo -e "\E[1;34m${str}\E[0m"
}

if [ $# -ne 2  ];then
  echo "帮助：主机名 ip"
  exit 1
fi

hostnamectl set-hostname $1
echo "已修改主机名为$1"

ip_addr="$2"

package="networkmanager" #软件名称



error_exit(){
  redecho "Error: $1"
  exit 1
}
check_os(){
  [ -f "/etc/os-release" ] || error_exit "不支持的系统（未找到/etc/os-release）"
  source /etc/os-release
  OS_ID=$ID
  OS_VERSION=$VERSION_ID
  greenecho "检测到系统: ${OS_ID} ${OS_VERSION}"
}


ip_modify(){
case $ID in
  kylin|rocky|centos)
  if [ $(rpm -qa | grep -ic ${package})  -gt 0 ];then
     greenecho "${package}已安装"
   else
    yum install -y ${package} >/dev/null 2>&1 || error_exit "${package}安装失败"
  fi
  local name_eth0=`nmcli connection show | awk 'NR==2{print $1}'`
  local name_eth1=`nmcli connection show | awk 'NR==3{print $1}'`
    if [[ "${ip_addr}" == 10.0.0.* ]];then
      nmcli connection modify ${name_eth0} ipv4.addresses ${ip_addr}/24 || error_exit "修改ip失败"
      nmcli connection down ${name_eth0}  && nmcli connection up ${name_eth0}
      greenecho "修改网卡${name_eth0},ip为${ip_addr}"
    elif [[ "${ip_addr}" == 172.16.1.* ]];then
      nmcli connection modify ${name_eth1} ipv4.addresses ${ip_addr}/24 || error_exit "修改ip失败"
      nmcli connection down ${name_eth1}  && nmcli connection up ${name_eth1}
      greenecho "修改网卡${name_eth1},ip为${ip_addr}"
    else
        error_exit "新IP ${ip_addr} 不属于10.0.0.*或172.16.1.*网段"
    fi
   ;;
   ubuntu)
    local ip_network=`hostname -I | awk '{print $1}'`
    local ip_intranet=`hostname -I | awk '{print $2}'`
    if [[ "${ip_addr}" == 10.0.0.* ]];then
        sed -i "s/${ip_network}/${ip_addr}/g" /etc/netplan/00-installer-config.yaml || error_exit "修改ip失败"
        greenecho "已修改外网ip${ip_network}"
      elif [[ "${ip_addr}" == 172.16.1.* ]];then
         sed -i "s/${ip_intranet}/${ip_addr}/g" /etc/netplan/00-installer-config.yaml || error_exit "修改ip失败"
         greenecho "已修改内网ip${ip_intranet}"
       else
        error_exit "新IP ${ip_addr} 不属于10.0.0.*或172.16.1.*网段"

    fi
      netplan apply >/dev/null 2>&1 || error_exit "修改ip失败"
   ;;
   *)
    error_exit "不支持的系统"
   ;;
 esac
}

main(){
check_os
ip_modify
}
main
-------------------------------------------------
chmod +x /server/scripts/change.sh
ln -s /server/scripts/change.sh /sbin/

change.sh 主机名 ip

8.rm的别名

vim /server/scripts/rocyle_rm.sh
------------------------------------
#定义变量
rm_dirfile=$*  #要删除的目录/文件
user=$(whoami)    #当前用户
recy=/recycle/    #回收站目录
#判断参数是否为0，0是失败
if [ $# -eq 0  ];then
  echo "脚本格式不对请重新输入"
  exit 1
fi
#判断用户是否为root
if [ $user != root ];then
	echo "普通用户无法使用rm,请自己使用mv"
	exit 2
fi
#创建目录
mkdir -p $recy
#使用mktemp命令创建临时目录
random_dir=$(mktemp -dp /recycle/)
mv ${rm_dirfile} ${random_dir}  #移动目录/文件到回收站
echo "${rm_dirfile}已经移动到${random_dir}"
----------------------------------------
cat  >>/etc/profile<<EOF
alias rm='bash /server/scripts/rocyle_rm.sh'
alias grep='grep --color=auto'
alias egrep='egrep --color=auto'
EOF
source /etc/profile
#注释掉已有的rm别名
vim .bashrc

#ubt
cat >>~/.bashrc<<EOF
alias rm='bash /server/scripts/rocyle_rm.sh'
EOF
source ~/.bashrc

9.hosts解析

kylin

cat >>/etc/hosts <<EOF
172.16.1.5 lb01
172.16.1.6 lb02
172.16.1.7 web01
172.16.1.8 web02
172.16.1.9 web03
172.16.1.31 nfs01
172.16.1.41 backup
172.16.1.51 db01
172.16.1.61 m01
EOF

ubt

cat >>/etc/hosts <<EOF
172.16.1.105 lb01-ubt
172.16.1.106 lb02-ubt
172.16.1.107 web01-ubt
172.16.1.108 web02-ubt
172.16.1.109 web03-ubt
172.16.1.131 nfs01-ubt
172.16.1.141 backup-ubt
172.16.1.151 db01-ubt
172.16.1.161 m01-ubt
EOF

rocky

cat >>/etc/hosts <<EOF
172.16.1.205 lb01-rocky
172.16.1.206 lb02-rocky
172.16.1.207 web01-rocky
172.16.1.208 web02-rocky
172.16.1.209 web03-rocky
172.16.1.231 nfs01-rocky
172.16.1.241 backup-rocky
172.16.1.251 db01-rocky
172.16.1.261 m01-rocky
EOF

10.释放被占用的内存 kdump

注意：ubuntu默认没有

#1.命令关闭
systemctl disable --now kdump

#2.修改启动配置文件
sed  -i  's#crashkernel=1024M,high##g'   /boot/grub2/grub.cfg

#3.重启linux系统
free -h

11.处理tmp

systemctl mask tmp.mount
umount /tmp/
重启检查结果

sudo firewall-cmd --add-port=873/tcp --permanent
sudo firewall-cmd --reload
